BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit je zmogljiv, modularni nadzorni komplet za večbarvne tiskarske sisteme. Komplet je bil razvit v sodelovanju z Open-Source projektoma KMS in Happy Hare ter omogoča brezhibno Plug-and-Play integracijo v obstoječe večmaterialne sisteme, vključno s sistemi Happy Hare V3 in Type-B.

Izjemno natančno krmiljenje s STM32G0B1RET6

Integrirani 32-bitni mikrokrmilnik STM32G0B1RET6 deluje na 64 MHz in zagotavlja:

• izjemno natančne spremembe barv in prehode med materiali
• hitri odzivni časi v realnem času
• visoka zanesljivost delovanja
• stabilna sinhronizacija vseh priključenih modulov

To vam omogoča popoln nadzor nad vašo večbarvno enoto.

Modularna Plug-and-Print zasnova

Komplet temelji na doslednem modularnem sistemu, ki vam omogoča popolno prilagodljivost. Vsak modul je zasnovan tako, da ga lahko preprosto priključite - brez spajkanja, brez konfiguracije, brez težav.

Razširljiv HUB za več modulov

Želite več kot 4 ali 6 filamentov? Ni problema. Razširljivi HUB omogoča kaskadno povezovanje, tako da lahko realizirate 8, 12 ali 16 kanalov, odvisno od konfiguracije. Tako je vaš sistem vsestranski in razširljiv.

Večja stabilnost zaradi redundance

Za maksimalen nadzor komplet ponuja izboljšane varnostne in redundančne funkcije:

• 6 + 6 končnih priključkov
• 4 + 4 vhodov za gonilnike

Nekatera vrata se lahko uporabljajo alternativno za izgradnjo varnih sistemskih arhitektur. Hkratna dvojna uporaba ni zagotovljena, vendar je podprto preklapljanje/varnostno kopiranje.

Optimalni pogoji tiskanja v vsakem trenutku

KMS PCB Kit zagotavlja, da so nastavitve vedno pripravljene v najboljših pogojih:

► Integriran HTU21D senzor: Visoko natančen senzor temperature in vlažnosti (±0,5 °C), ki neprekinjeno spremlja notranje okoljske pogoje. To zagotavlja, da filament in komponente ostanejo v optimalnem stanju.

► NTC priključek za zunanje senzorje: Priključek za temperaturni senzor NTC 100K omogoča beleženje dodatnih merilnih točk - idealno, če želite podrobneje spremljati določene module.

► Visokozmogljivi MOSFET-i: Podpirajo priključitev zunanjih ogrevalnih modulov za aktivno sušenje filamentov. To zmanjšuje vlago, preprečuje blokade in povečuje zanesljivost tiskanja.

Maksimalna stabilnost sistema

Ta komplet je zasnovan tako, da omogoča dosledno stabilno in nemoteno spreminjanje barv:

► Zmanjšane motnje signala: Zaščiteni kabli z MX3.0 zagotavljajo čist prenos podatkov in energije – za dosledne večbarvne izpise brez izpadov.

► Integrirana, inovativna zasnova senzorja: Kodiranje razdalje omogoča natančno zaznavanje filamentov in preprečuje napačne odčitke med menjavo materiala.

► Štirje gonilniki TMC2209 na plošči: Ultra lahko in tiho delovanje motorjev s stabilnim nadzorom navora. To zagotavlja nemoteno gibanje in čisto menjavo filamentov.

► Zanesljiv sprožilec z dvostopenjskim bufferjem: Optoelektronska obdelava signalov v celotni verigi zagotavlja, da je vsak ukaz natančno zajet in stabilno prenesen.

Zanesljiva zaščita - dolgotrajno delovanje

KMS PCB Kit se opira na robustno zaščitno arhitekturo, ki zanesljivo ščiti vse elektronske komponente:

► Zaščita pred obratno polariteto: Vgrajena zaščita pred obratno polariteto preprečuje poškodbe zaradi nepravilno priključenih virov napajanja. To zagotavlja, da sistem ostane zaščiten tudi v primeru nenamernih napak pri ožičenju.

► Zaščita pred elektrostatično razelektritvijo: Posebna vezja ESD ščitijo občutljive komponente pred elektrostatičnimi razelektritvami, do katerih lahko pride pri nameščanju ali odstranjevanju modulov.

Ta dvojna zaščitna plast znatno podaljša življenjsko dobo celotnega sistema in zagotavlja, da vaša večbarvna postavitev deluje zanesljivo tudi pri neprekinjeni uporabi.

Vsebina seta:

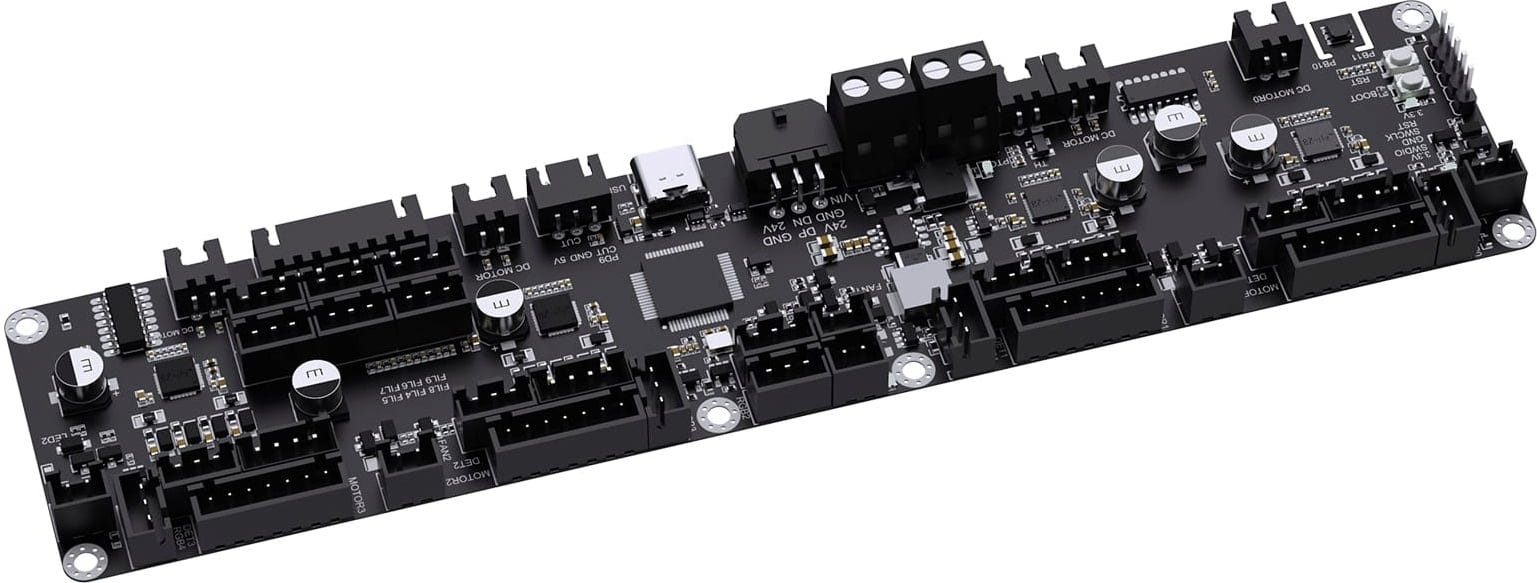

• KMS Mainboard
• 4 x KMS Motor Adapter
• 1 x KMS RGB
• 1 x KMS Buffer

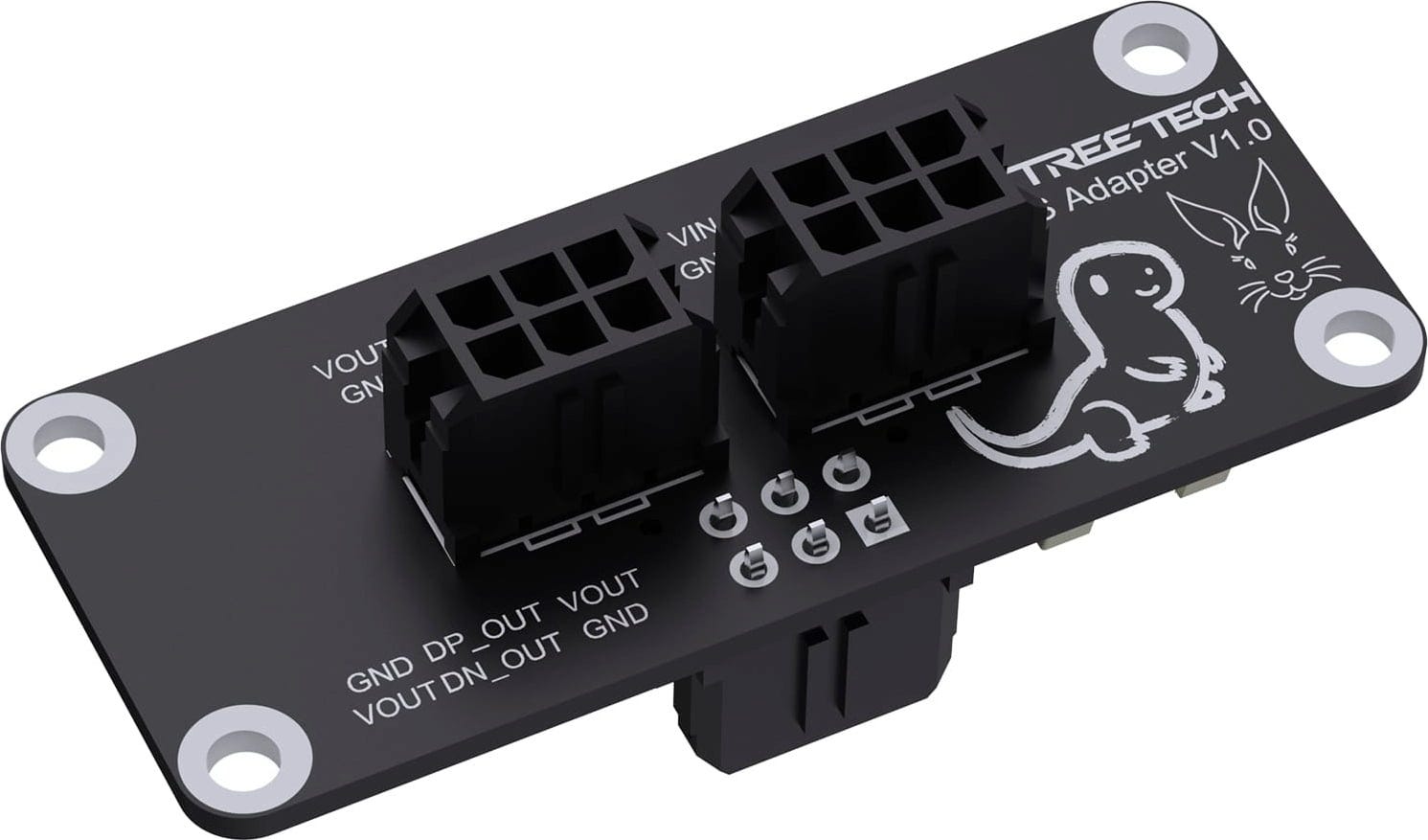

• 1 x KMS Adapter
• 1 x KMS PWR Adapter
• 1 x KMS Hub

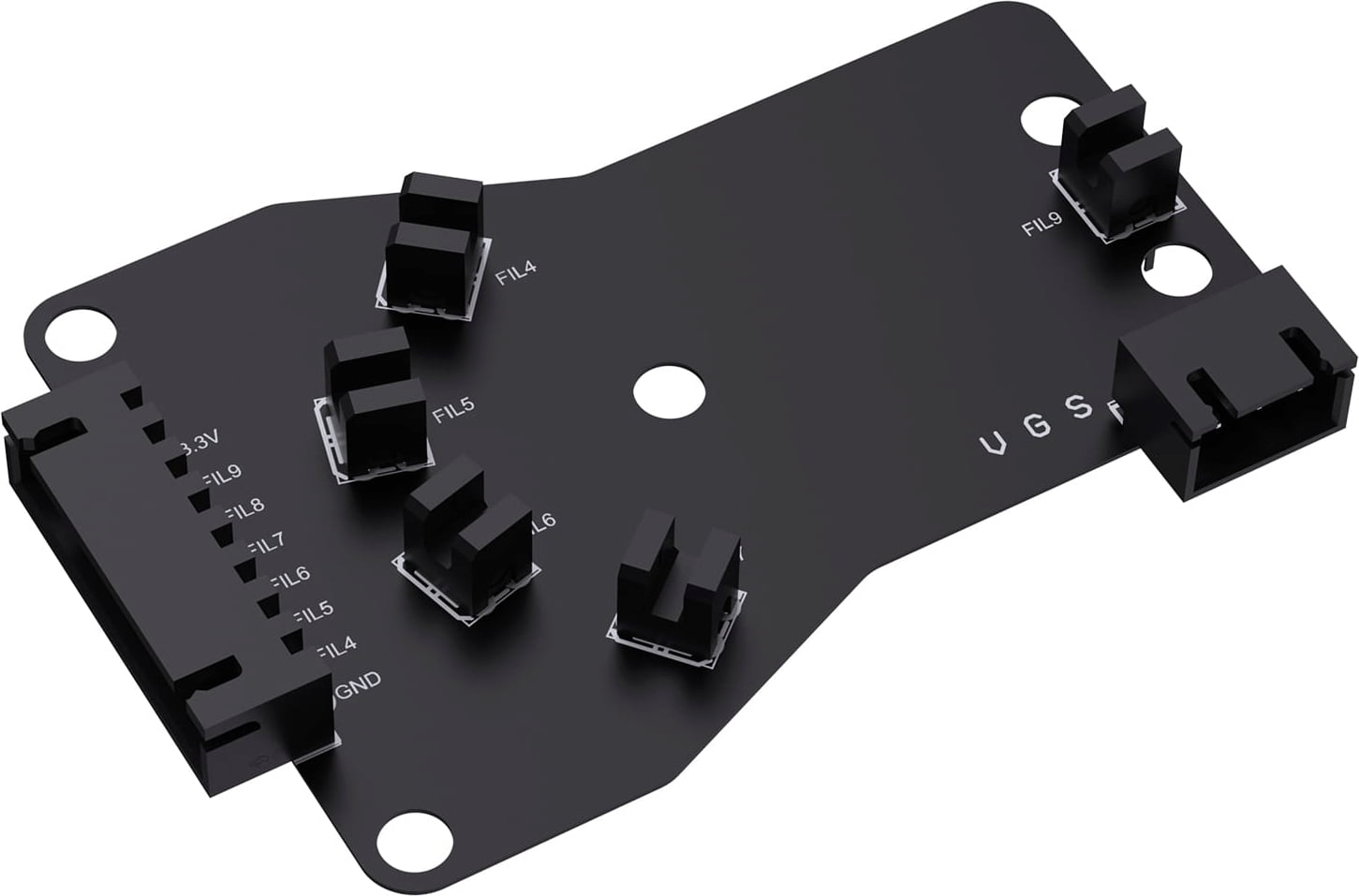

• 1 x KMS optoelektronsko stikalo
• 2 x 6-pinski kabel, 500 mm, 1500 mm
• 1 x 3-pinski kabel, 150 mm
• 1 x 6-pinski kabel, 500 mm
• 5 x 3-pinski kabel, 100 mm
• 1 x 8-pinski kabel, 200 mm
• 4 x kabel motorja, 50 mm
• 4 x 7-pinski kabel, 150 mm
• 4 x Heatsink, 9x9x12 mm

Tehnične specifikacije:
