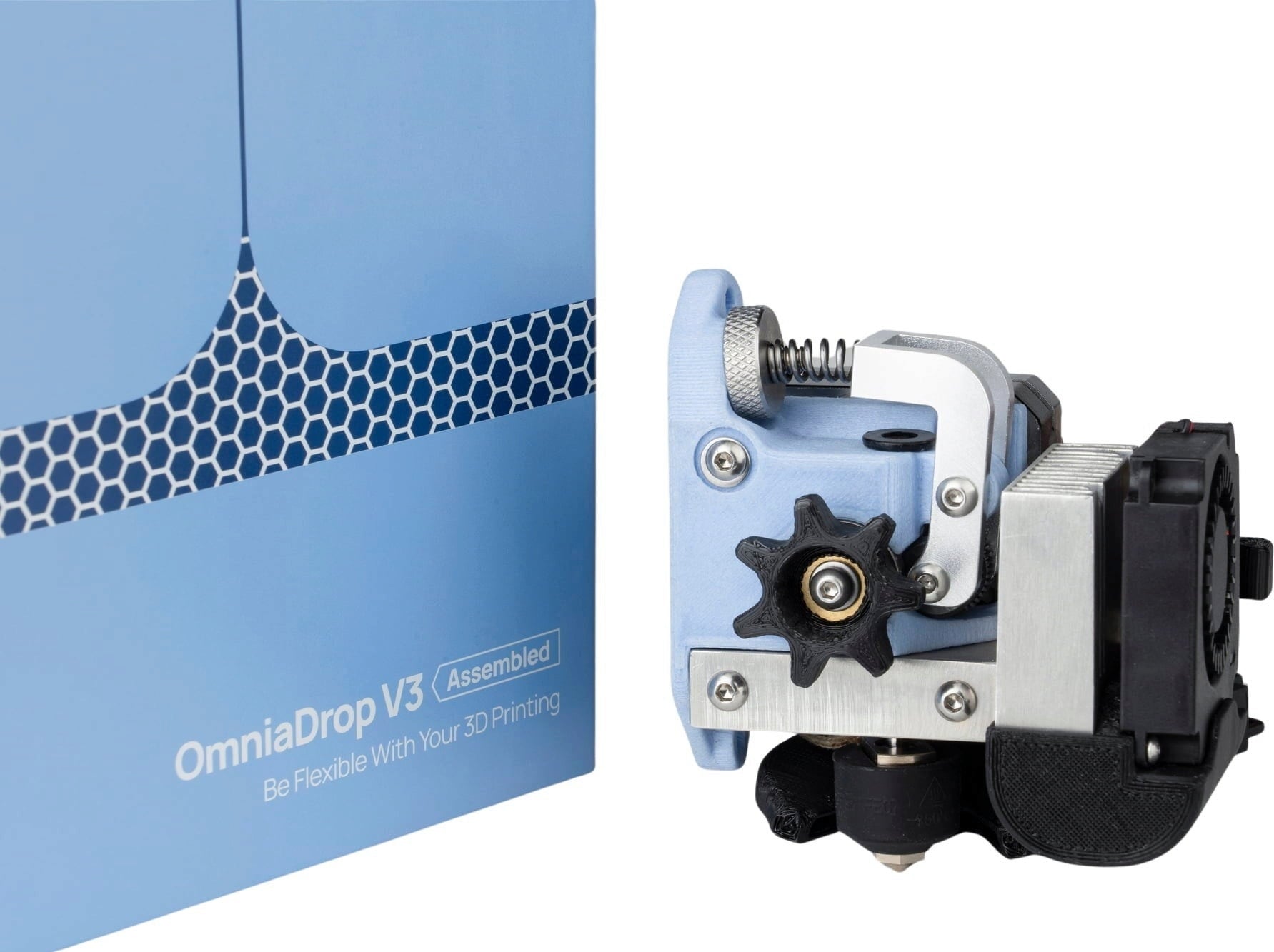

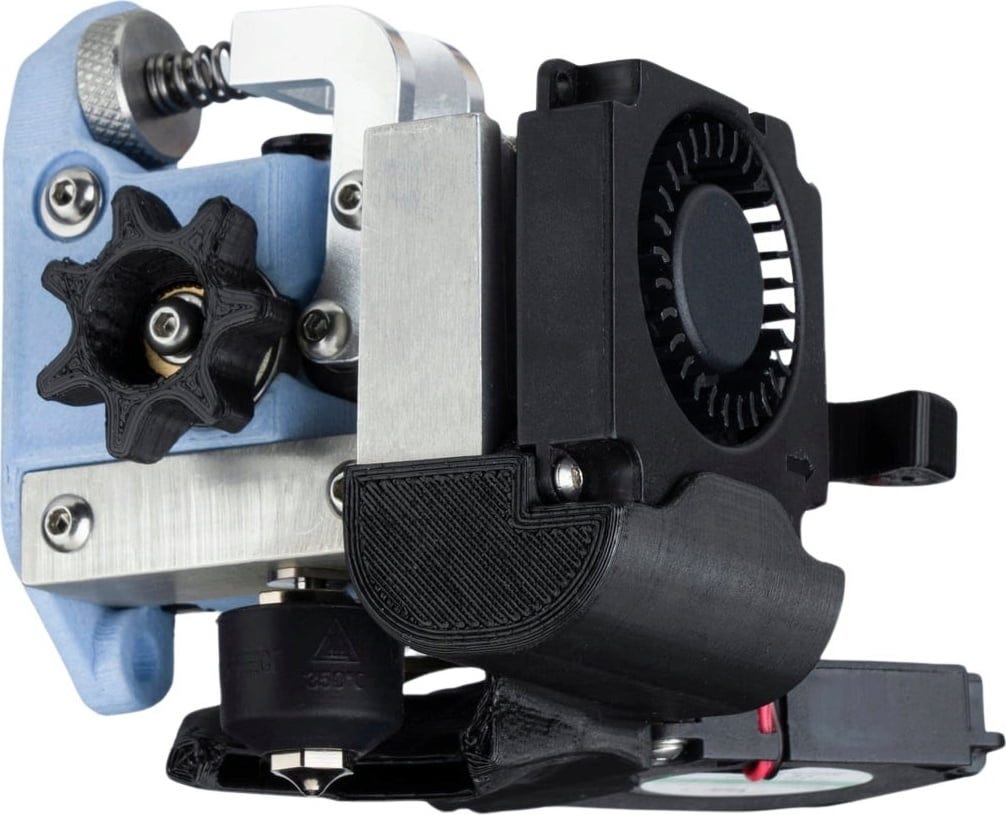

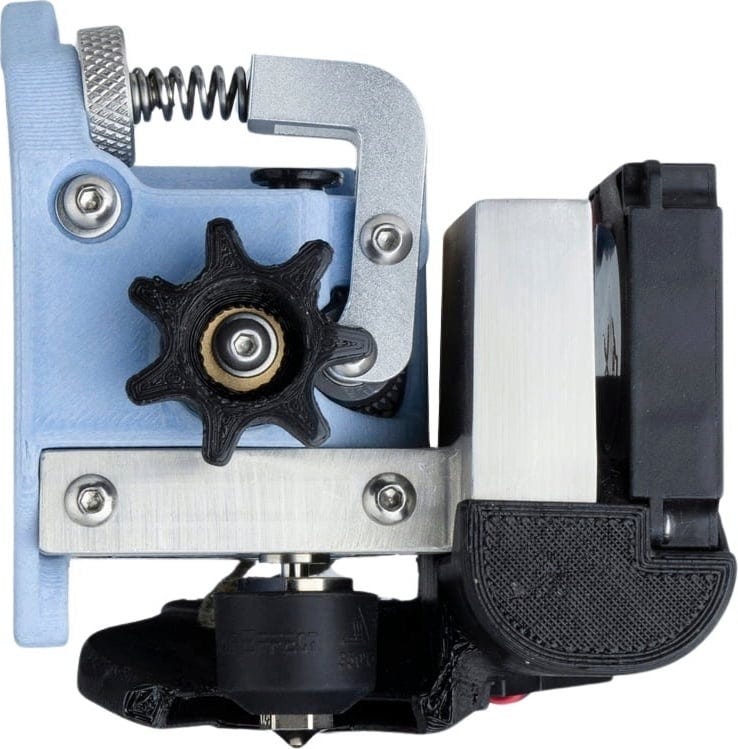

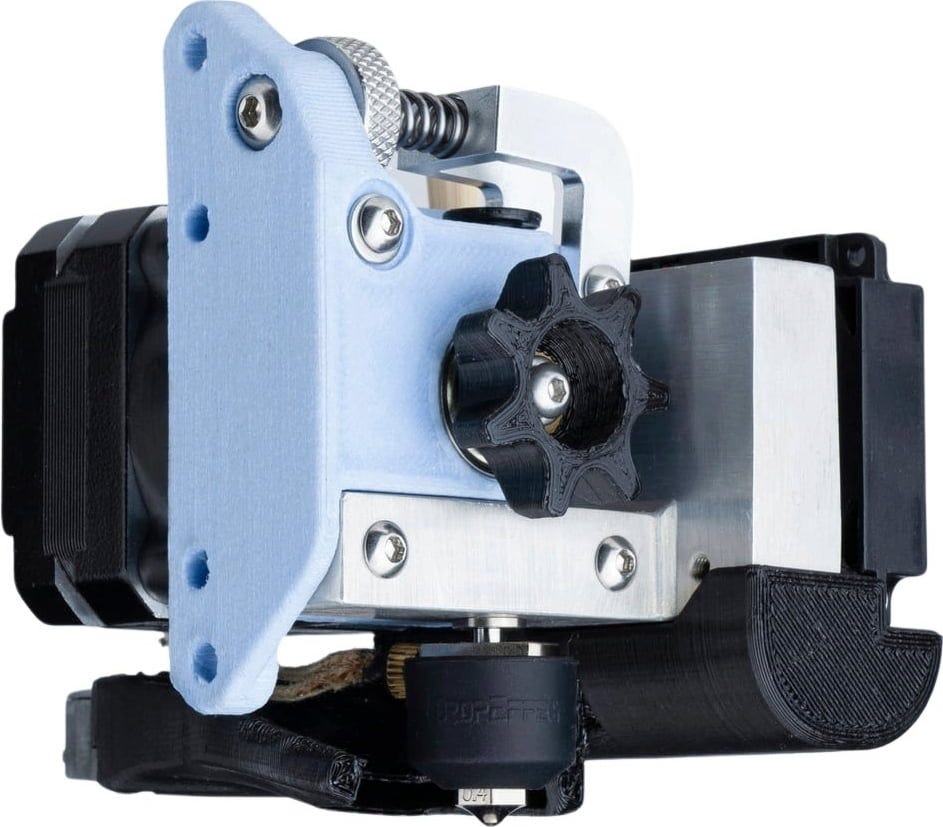

DropEffect OmniaDrop V3, Komplet Hardware

OmniaDrop V3 DropEffect je izjemen ekstruder vse v enem, zasnovan za tiskanje fleksibilnih in vlaknatih materialov. Glavno telo ekstruderja je izdelano iz kompozitnih vlaken PA-GF, ki ima visoko trdnost in majhno težo.

Majhno planetno gonilo, a močna sila iztiska

OmniaDrop V3 ima prostorsko varčno planetno gonilo z ekstruzijsko silo 100 N, zaradi česar je ekstruder sposoben tiskati tudi z najzahtevnejšimi materiali! Prestavno razmerje 5:1 pomeni, da je za pogon filamenta s premerom 1,75 mm ali 3 mm potreben nizek navor.

Ker je potreben nizek navor, je OmniaDrop V3 opremljen z lahkim in kompaktnim koračnim motorjem Pancake Nema17 z osnovno težo 250 g, zaradi česar je tudi teža celotnega ekstruderja precej nižja.

Dvojni pogonski sistem iz kaljenega jekla

Za nedrseč in varen oprijem filamenta OmniaDrop V3 uporablja dva pogonska zobnika iz kaljenega jekla s trdoto HRC 60+ in tesnimi, ostrimi zobmi. Prevleka RNC, ki dosega trdoto površine do HV3300+, zagotavlja dolgo življenjsko dobo zobnikov.

Medtem ko glavno pogonsko gonilo poganja planetno gonilo, prosti pogon poganja glavno pogonsko gonilo z dvema krogličnima ležajema.

Posebej razvit hladilni sistem proti zvijanju

OmniaDrop V3 ima poseben hladilni sistem, ki zmanjšuje tveganje zvijanja. Hladilni blok je bil razvit tako, da ohlajen zrak teče navpično navzgor, tako da prepih iz hladilnega bloka ne vpliva na natisnjen model.

Izboljšana je bila tudi geometrija sestavnega hladilnika za hitro odvajanje toplote ekstrudiranega filamenta in s tem doseganje večjega hladilnega učinka na večji površini.

Ventilator za hlajenje komponent

Ekstruderju je dodan ventilator za delno hlajenje. To potrebujete pri tiskanju nekaterih polimerov, kot sta PLA in TPU, hladilni ventilator pa je v pomoč tudi pri tiskanju mostičkov in drugih natančnih detajlov, saj preprečuje zvijanje na previsih.

Obročasti grelec kot hotend

Ekstruder ima grelni modul za hitro merjenje in kontrolo temperature z bakrenim ponikljanim obročastim grelcem (280 °C, 50 sekund), ki se uporablja tudi kot hotend. Njegove prednosti so:

• enakomerna gostota moči okoli šobe,
• boljša porazdelitev temperature,
• hitrejše merjenje temperature,
• ventilator za hlajenje komponent v obliki črke U ali O lahko namestite bližje šobi.

Kratka pot filamenta za natančnejše delo s fleksibilnimi filamenti

Hladilna rebra so bila nameščena ob strani hladilnega bloka z namenom, da je pot filamenta čim krajša. Ta skrajšana pot filamenta zagotavlja, da se ekstruder odzove hitreje in natančneje ter da ne pride do zvijanja. Ostri zobje obeh pogonskih koles oprimejo filament posebej trdno z obeh strani, kar pomeni, da se potisne v hotend gladko kot tudi enakomerno.

Takšna mešanica kratke poti filamenta in močnih pogonskih zobnikov omogoča tiskanje vseh vrst fleksibilnih filamentov!

Kompatibilno s šobami E3D

OmniaDrop V3 je kompatibilen s šobami E3D. Ekstruder je opremljen z originalno 0,4 mm medeninasto šobo.

Simetrična zasnova strojne opreme

Vse strojne komponente OmniaDrop V3 so zgrajene simetrično, kar pomeni, da je ekstruder mogoče namestiti v zrcalni sliki.

Glavno telo ekstruderja je prav tako 3D natisnjeno in ga je mogoče preoblikovati glede na individualne želje uporabnika.

Seznam dodatne opreme:

• 1 x imbus ključ H2,5
• 1 x imbus ključ H2.0
• 1 x imbus ključ H1,5
• 1 x podložka
• 1 x termo silikonska mast (0,5 g)
• 2 x navojni vložek M3
• 4 x navojni vložki M2
• 1 x odprti ključ H6.0
• 1 x podaljšek ventilatorja 5 cm - JST-XHP
• 1 x podaljšek senzorja za temperaturo 5 cm - JST-XHP
• 1 x podaljšek za motor 5 cm - JST-XHP
• 1 x grelni podaljšek 5 cm
• 1 x ventilatorski podaljšek 5 cm - DuPont
• 1 x motorni podaljšek 5 cm - DuPont
• 1 x podaljšek senzorja za temperaturo 5 cm - DuPont

Tukaj si lahko preberete koristna navodila za sestavljanje.

Tukaj si lahko ogledate koristna navodila za tiskanje.
